液压油缸制造工艺流程与关键材料选用

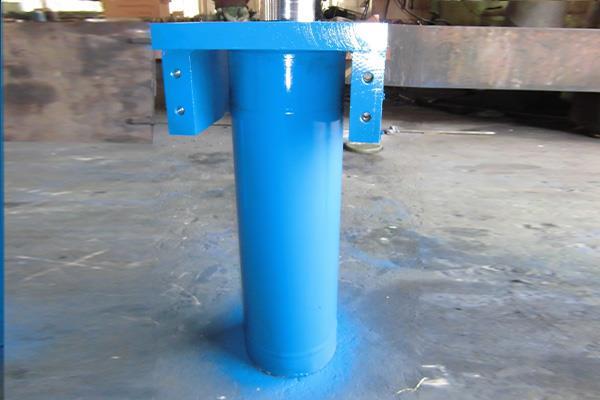

液压油缸是将液压能转换为直线机械能的核心执行元件，广泛应用于工程机械、冶金设备、矿山机械、船舶、注塑机等领域。一只高质量的液压油缸不仅取决于设计参数，更依赖于制造工艺流程的精度控制以及关键材料的合理选用。了解液压油缸从毛坯到成品的制造过程，有助于采购方和使用者判断产品可靠性。

液压油缸的制造始于缸筒和活塞杆的材料选择。缸筒常用材料为27SiMn、45号钢或Q345B无缝钢管。27SiMn具有较高的强度和韧性，调质处理后综合力学性能优异，适用于高压（≥25MPa）油缸。45号钢成本较低，适用于中低压油缸。Q345B焊接性能好，常用于焊接式缸底。材料进厂后需进行化学成分复验和力学性能测试，确保符合GB/T 8162或GB/T 3639标准。活塞杆通常采用45号钢或40Cr，经调质处理后表面高频淬火，硬度达到HRC 50～55，然后再镀硬铬，镀层厚度一般为0.03～0.05mm。对于腐蚀性环境，可选用不锈钢活塞杆或陶瓷镀层。

缸筒的加工工艺流程为：下料→粗车外圆→镗内孔→珩磨→精车→去毛刺→清洗。关键工序是内孔的珩磨。珩磨后缸筒内壁粗糙度应达到Ra≤0.4μm，圆度和圆柱度公差控制在直径公差的一半以内。对于长行程油缸，缸筒直线度要求每米不大于0.05mm。珩磨后需用气动或电动内径千分尺多点测量，记录数据。内孔尺寸公差一般选用H8或H9配合。如果内孔出现拉伤或椭圆超差，可进行二次珩磨修复，但会加大活塞密封件的压缩量，需重新选配活塞。

活塞杆的加工更为精细：下料→校直→粗车→精车→磨削→表面淬火→镀铬→抛光→检验。校直是重要环节，毛坯弯曲度应小于每米0.3mm，否则影响后续加工。无心磨削后表面粗糙度Ra≤0.2μm，直径公差控制在h7～h8。镀铬前需进行除油、酸洗活化处理，采用硬铬电镀工艺，电流密度和温度要严格控制，避免铬层起皮或网状裂纹。镀后需进行氢脆消除处理（200～230℃保温4小时以上）。最后抛光至Ra≤0.1μm。检验包括镀层厚度（用测厚仪）和结合力（划格法或热震法）。

焊接是液压油缸制造中的另一关键工艺。缸底与缸筒、耳环与活塞杆、油口接头座等位置多为焊接结构。常用焊接方法为CO₂气体保护焊或氩弧焊打底。焊前需清除坡口内油污和氧化皮，预热至150～200℃（根据材料厚度）。焊缝不得有裂纹、未熔合、气孔等缺陷，重要焊缝应进行磁粉或超声检测。焊后需进行去应力退火，避免内应力导致使用中焊缝开裂。对于不允许焊接变形的部位，可采用仿形工装固定。

制造过程中，清洁度控制直接决定液压油缸的使用寿命。所有零部件在装配前必须经过严格的清洗：先使用碱性清洗剂超声波清洗，再经高压热水喷淋，最后压缩空气吹干并封油防锈。总装车间应保持正压洁净环境，装配人员佩戴手套，不允许直接用手触摸密封件沟槽。密封件安装时使用专用工具，避免卷曲或划伤。装配完成后，液压油缸还需进行跑合试验，在低压下往复运动数次，排出空气并磨合密封件。只有经过完整规范的制造工艺流程，液压油缸才能在高压、冲击、振动等严苛工况下长期可靠运行。
