液压系统基本回路类型及其典型应用场景

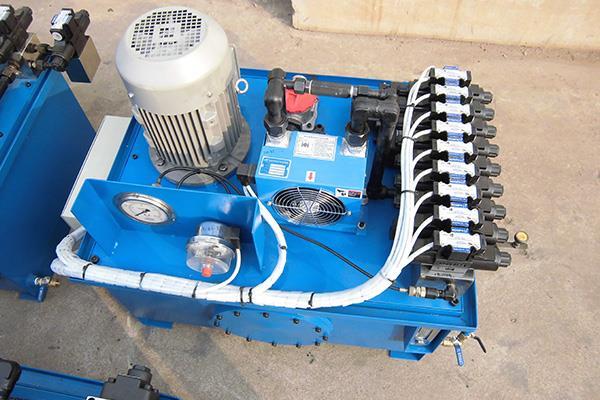

液压系统由动力元件（液压泵）、执行元件（油缸或液压马达）、控制元件（阀组）和辅助元件（油箱、管路、滤油器等）组成。根据功能需求，这些元件可以组合成不同类型的液压回路。常见的液压回路包括压力控制回路、速度控制回路、方向控制回路以及多执行元件协同回路。了解这些基本回路及其典型应用场景，有助于液压系统设计人员和使用者合理选型与故障排查。

压力控制回路是最基础的回路，其主要作用是调节或限制系统压力，保护元件不过载。最简单的压力控制回路是在泵出口并联一个溢流阀。当系统压力超过设定值时，溢流阀打开，多余油液流回油箱，保持压力恒定。这种定压溢流回路广泛应用于定量泵系统，如小型液压机、剪板机。对于需要多级压力的场合，可采用远程调压阀或比例溢流阀，实现高低压切换。例如注塑机的合模、注射、保压过程就需要不同的压力等级。另外，卸荷回路也属于压力控制范畴——当执行元件不动作时，利用换向阀中位机能或卸荷溢流阀使泵在接近零压下运转，节省能耗。大型液压站普遍采用电磁卸荷阀配合压力继电器，在保压阶段自动卸荷。

速度控制回路用于调节油缸或液压马达的运动速度。最直接的方法是节流调速：在油路中串联节流阀或调速阀，改变流量。节流调速分为进油节流、回油节流和旁路节流三种。进油节流简单，用于轻载场合；回油节流能产生背压，运行平稳，适用于垂直负载；旁路节流效率高但调节范围窄。由于节流调速存在能量损失（多余的油液从溢流阀流回），适用于小功率或间歇工作系统，如机床进给。对于大功率液压系统，常采用容积调速——改变变量泵或变量马达的排量，无节流损失，效率高。典型应用包括大型起重机、挖掘机回转机构。还有一种容积节流调速（如差压式变量泵加节流阀），兼具节能和刚性，用于组合机床动力滑台。

方向控制回路通过换向阀控制油液流动方向，实现执行元件的启动、停止、换向和锁紧。二位四通电磁换向阀可实现油缸的伸出与缩回，用于简单往复动作。三位四通阀具有中位机能，如O型（各腔封闭）适合要求保压的系统，H型（各腔通油箱）用于泵可卸荷的场合。对于需要长时间保持位置的液压系统（如起重臂支撑油缸），应在换向阀和执行元件之间加装液压锁（双向液控单向阀），防止因内泄漏导致位置下滑。液压马达的方向控制常采用中位Y型换向阀，配合制动阀实现平稳停止。

多执行元件协同回路解决一个液压系统中多个油缸或马达如何协调动作的问题。最简单的同步回路是采用分流集流阀，将泵输出的流量按比例分配给两个油缸。但分流阀的同步精度一般为2%～5%，对于要求高精度的场合（如升降平台），应采用同步油缸（将两个相同尺寸的油缸刚性串联）或采用比例伺服阀闭环控制。顺序动作回路则利用顺序阀或行程开关控制多个执行元件的先后顺序。例如，压制机需要先夹紧工件，然后主缸压制，可通过顺序阀实现。还有一种压力继电器控制的顺序回路，在达到设定压力后发出电信号，驱动下一动作，广泛应用于自动化液压设备。

此外，还有一些辅助性回路，如平衡回路（防止垂直负载超速下落）、缓冲回路（吸收冲击压力，保护液压管路）、制动回路（使液压马达快速停止）等。设计液压系统时，不是回路越多越好，而应根据工况可靠性、成本和能效进行取舍。例如，小型农用机械的液压系统往往只包含一个齿轮泵、一个手动换向阀和一个溢流阀，结构简单耐用；而挖掘机的液压系统则集成了先导控制、负荷传感、流量共享等多种复杂回路。总的来说，掌握液压系统基本回路的功能和适用条件，是从事液压维修与设计的基础技能。
