油缸常见结构型式与密封系统设计要点

油缸作为液压系统中执行直线运动的核心元件，广泛应用于工程机械、冶金设备、农业机械、注塑机、船舶和航空航天等领域。其基本功能是将液压能转换为机械能，推动负载直线往复运动。一只完整的油缸主要由缸筒、缸盖、活塞、活塞杆、密封件、导向套、缓冲装置和连接件等组成。不同的工况和安装方式决定了油缸的结构型式各不相同，而密封系统的设计则是保证油缸内泄漏可控、外泄漏为零的关键。

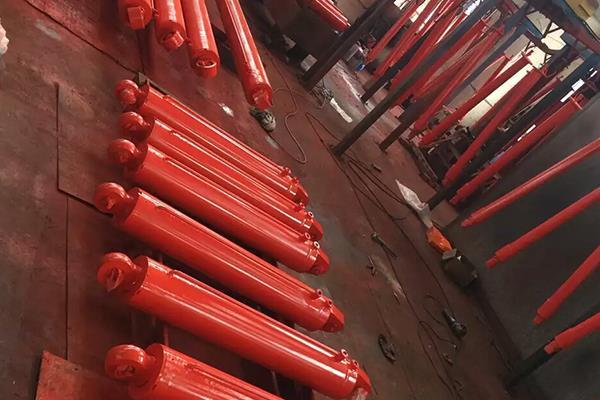

从结构型式看，常见油缸可分为单作用油缸和双作用油缸。单作用油缸仅在一侧腔体通入压力油，另一侧依靠外力或弹簧力复位，结构简单，常用于千斤顶、举升机构。双作用油缸则两侧交替进油，实现正反两个方向的主动运动，是大多数工业设备的标准配置。根据安装方式，油缸有法兰式、耳环式、铰轴式、脚架式等多种。例如，挖掘机斗杆油缸多采用耳环式，便于摆动；压力机工作台油缸则采用法兰式，保证刚性连接。在设计油缸结构时，需根据最大推力、行程、安装空间、运动速度等因素确定缸径、杆径和壁厚，并按照标准公式进行强度校核。缸筒常用材料为27SiMn、45号钢或Q345无缝钢管，经调质或珩磨加工，内表面粗糙度Ra≤0.4μm，以保证密封件寿命。

密封系统设计是油缸制造的核心技术之一。一只油缸通常包含活塞密封、活塞杆密封、防尘密封、导向环和静密封（O形圈）。活塞密封的主要作用是隔离有杆腔和无杆腔，防止内泄漏，常用的有组合密封（如格莱圈、斯特封）、U形圈或V形组。活塞杆密封则防止油液外漏，通常采用U形圈或缓冲环组合。防尘密封安装在最外侧，刮除活塞杆表面的灰尘、泥水，保护主密封。导向环（耐磨环）位于活塞和缸盖导向套上，承担径向力，防止金属件直接接触。在高压（≥25MPa）或冲击工况下，油缸往往采用多道密封组合，并在活塞杆表面镀硬铬或陶瓷，提高耐磨性和耐腐蚀性。

设计密封系统时，需要考虑介质类型、工作温度、压力波动和运动速度。矿用液压支架油缸常用乳化液作为介质，密封材料以聚氨酯为主；油压系统则多用丁腈橡胶或氟橡胶。高温工况（>100℃）下，氟橡胶或聚四氟乙烯密封件是主流选择。摩擦特性也不容忽视，过大的启动力会导致抖动或爬行，因此密封件沟槽尺寸应严格按标准设计，并预加润滑脂。此外，油缸设计中还应预留泄油口或缓冲装置。长行程油缸（>2米）容易产生活塞杆弯曲或振动，需要增加支承环或导向带。总之，合理的结构设计和可靠的密封系统是油缸长期稳定运行的前提。制造企业在设计阶段应进行有限元分析和密封仿真，并样机测试后才能批量生产。
