青岛液压站冷却系统配置与热平衡计算

液压系统能量损失最终大部分转化为热量。青岛液压站根据工况配置合适的冷却器，将油温控制在40-55℃最佳范围，避免密封老化、油液粘度下降。

热平衡计算首先确定系统发热功率。对于连续运行的液压站，发热功率Ph = P输入×(1-η总)，η总为系统总效率（泵效率×阀效率×执行器效率）。工程经验：定量泵+溢流阀系统，若负载周期中长时间处于溢流状态，发热量可达输入功率的40-60%；变量泵系统发热量较小，约15-25%。举例：输入功率10kW，发热量4kW，需选用散热量≥4kW的冷却器。

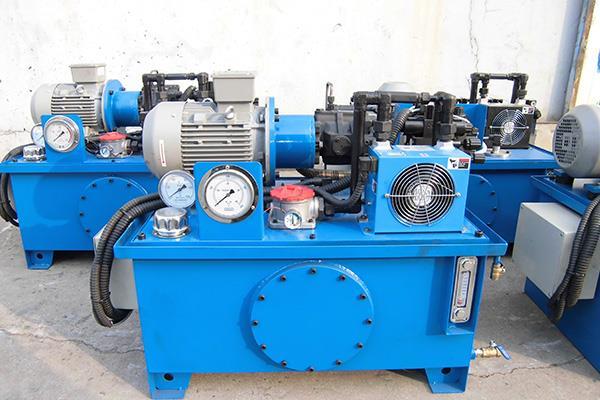

冷却器选型：中小型青岛液压站常用风冷式冷却器，以铝翅片管+轴流风扇为主。风冷散热系数约20-30W/(m²·℃)，环境温度35℃时，要将油从60℃降至50℃，温差15℃，散热面积需≥4kW/(0.025×15)≈10.7m²。市面上对应型号如AH1470T可满足。风冷优点是不需水循环，适用于移动或缺水场合；缺点是噪音稍大（65-75dB）。

水冷式冷却器（管壳式）用于大功率或固定设备。冷却水温度一般≤30℃，油水换热系数可达200-500W/(m²·℃)，体积小。青岛液压站配套的水冷器需保证冷却水流量充足（通常油侧流量:水侧流量=1:1到2:1）。管材选用黄铜或不锈钢，防止电化学腐蚀。需要注意：冬季冷却水温过低（<15℃）时，应调节冷却水量或安装温控旁通阀，避免油温过低导致粘度太大。

实际配置建议：青岛液压站设计时先计算发热量，再按散热系数乘以1.2-1.5倍余量选择冷却器。对于长时工作的设备（如注塑机），冷却器迎风面应无障碍物，定期清理翅片上的灰尘。同时油箱本身也通过侧壁散热（自然散热系数约10-15W/(m²·℃)），大型油箱可增加散热筋板。使用测温仪器实测：一台55kW的青岛液压站在冲压设备上，原有油温高达68℃，加装变频风扇式冷却器后油温稳定在48℃，液压阀寿命明显延长。
